Estructura Cristalina.

La cristalografía de la α-Alúmina ha sido descrita con detalle por Kronberg quién cuidadosamente distinguió tanto la descripción hexagonal como la romboédrica de la α-Alúmina, y las celdas morfológicas y estructurales, de las cuales ambas han sido utilizadas en trabajos previos. En este papel, se utilizará la (ahora convencional) celda unidad de estructura hexagonal; esta es dos veces tan alta tal como la celda morfológica y rotada 180º (cuando se toma como referencia los ejes hexagonales), esta rotación ha sido aveces pasada por alto por investigadores previos.

A continuación se mostrará la estructura de la α-Alúmina. Esta puede ser vista como un subretículo HCP de iones de Oxígeno, con 2/3 de los intersticios octaédricos estando ordenados con los iones de Aluminio en una selección ordenada.

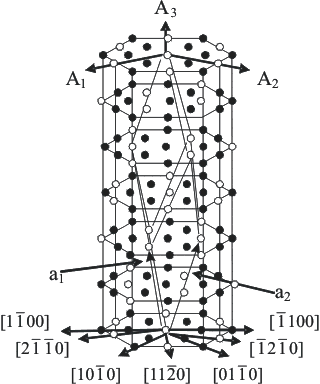

Primeramente se observa la estructura de la de la celda unitaria de Alúmina. Ambos vectores de base, el de la hexagonal Ai y el de la romboédrica aiestán mostrados.

Los iones de Oxígeno no están indicados; los iones de Aluminio y los emplazamientos octaédricos que no están ocupados están mostrados como círculos rellenos y círculos sin rellenar respectivamente.

El desplazamiento escalonado de los iones de Aluminio a lo largo del eje [0001] no está mostrado.


Figura 1

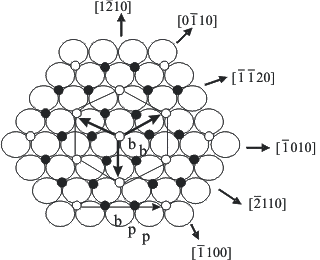

La siguiente figura muestra la organización de iones de Aluminio (círculos rellenos) y los emplazamientos no ocupados (pequeños círculos sin relleno) en los lugares octaédricos intersticiales del subretículo HCP de Oxígeno (grandes círculos sin relleno). Una capa de Oxígeno se muestra conjuntamente con los vectores basales hexagonales de celda.

Alumina
Figura 2



Los desplazamientos centrales de los iones de Al ocurren, e incrementan su separación aproximadamente un 18% a lo largo de [0001]; esto se explica como un crecimiento de las interacciones electrostáticas entre los iones positivamente cargados de Al..

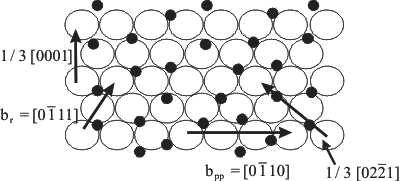

A continuación se muestra la disposición de los iones de Oxígeno y Aluminio vistos a lo largo de en el prisma del plano de deslizamiento.

Los múltiples vectores Burgers posibles para las dislocaciones también están indicados.


Figura 3

Como el empaquetamiento de iones de Aluminio puede ser descrito por una secuencia como la siguiente... abcabc... y los paquetes cercanos de capas de Oxígeno mediante la secuencia ABAB, entonces la mínima distancia de repetición a lo largo de [0001] se corresponde con seis planos del subretículo HCP, tal y como se mostraba en la figura número1. Los parámetros hexagonales definidos en las figuras 1 y 2 son c = 1.297 mm y a = 0.475 mm, con c/a = 2.73. Para el subretículo HCP de Oxígeno solo, c/a = 1.58 un poco más pequeño que el valor ideal para el modelo de esfera resistente de 1.63 y presumiblemente también es un resultado de la atadura electrostática que causa el plegamiento del subretículo de Al.
