Existen muchas formas de montaje de los colectores sobre techo plano, techo inclinado, balcón, jardín, etc. Pero se debe tener en cuenta el incremento de carga originado por el emplazamiento de los paneles y el acumulador (teniendo en cuenta el agua en su interior). Además de las condiciones de sobrecarga como ser el viento, nieve, sismos, etc.
La separación entre los colectores debe ser como se indica en el siguiente esquema:
El ángulo alfa debe ser menor de 20º, para que otro objeto no produzca una sombra sobre él.
Los colectores deben colocarse sobre el techo de manera que no retengan el agua de lluvia.
Posibles formas de montaje de colectores solares
Orientación e inclinación de los colectores
Los colectores solares deben tener una orientación e inclinación adecuada para poder recibir los rayos solares en forma perpendicular.
La orientación en el hemisferio sur debe ser siempre hacia el Norte tratando de no desviarse más de 20º.
Las inclinaciones varían según la latitud del lugar y la época del año. Los cálculos para obtener el ángulo de inclinación son los siguientes:
En invierno se le debe sumar a la latitud del lugar 10º
En verano se le debe restar a la latitud del lugar 20º
Si se quisiera dejar fijo durante todo el año se debe multiplicar la latitud del lugar por 0.9

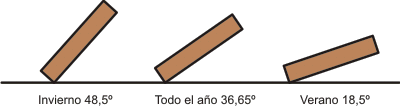

Teniendo en cuenta esto, sí la latitud del lugar es de 38,5º los resultados son los siguientes:
- En verano 18,5º
- En invierno 48,5º
- Todo el año 34,65º
Conexión de los paneles
Los paneles se pueden conectar entre sí de tres formas: en serie, en paralelo o mixto.

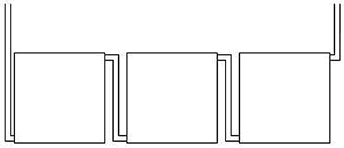

En la conexión en serie el agua atraviesa todos los colectores para realizar un ciclo, adquiriendo mayor temperatura. Los inconvenientes que se presentan son que el agua debe vencer una resistencia mayor para atravesar los circuitos. Además en cada colector la temperatura del agua iría en aumento hasta llegar al último colector donde se producirían muchas pérdidas de calor.

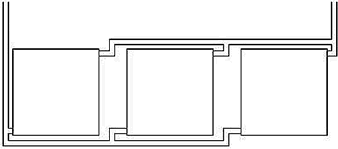

La conexión en paralelo es mucho más efectiva puesto que la resistencia al paso del agua es mucho menor. Incluso si un colector dejara de funcionar los demás no se verían afectados.
