10. TECNOLOGIA DEL VIDRIO:

a) CORTE:

Se realiza con elementos cortantes de rueda e aceros especiales o puntas diamantadas, simplemente marcando al vidrio por una de sus caras y fracturándolo con un golpe seco moderado. Se obtienen láminas de aristas vivas y cortantes, que deben ser tratadas en caso de utilizarse como objetos de manipuleo.

b) TRATAMIENTO DE LOS CANTOS:

Las referidas aristas se someten a un proceso de pulido manual o mecánico con formas diversas:

  • canto matado
  • biselado
  • redondeado
  • medio punto
  • ingletado (para piezas en ángulo).

c) CURVADO

La pieza a curvar se coloca en un molde metálico cóncavo y se lleva al horno hasta que reblandece, adoptando la forma deseada. Es posible el curvado en una o dos direcciones.

d) PERFORADO

Se realiza utilizando taladros mecánicos con mechas especiales y fluidos lubricantes adecuados.

11. COLOCACION DEL VIDRIO


En la colocación debemos procurar desvincular al vidrio del marco que lo aloja de modo de permitir sus propias dilataciones y movimientos, y de absorber las deformaciones o movimientos del propio marco.

Se llama galce al espacio que se destina en el bastidor de la hoja o del marco en que se aloja el vidrio.

Tipo de cristalamiento Espesor en mm Semiperímetro del acristalamiento en m
≤ 0,80 0,81 - 2,50 2,51 - 5 5 - 7 > 7
Simple
≤ 10
10
12
16
20
25
> 10
16
16
18
20
25
Aislante
≤ 20
18
18
20
25
-
> 20
20
20
22
25
-

Tabla de acuerdo a las normas UNE.

La altura mínima del galce esta determinada por las dimensiones del semiperimetro y el espesor del acristalamiento de acuerdo a la tabla anterior.

Holgura perimetral depende del semiperimetro y el espesor del acristalamiento.

Tipo de cristalamiento
Espesor en mm
Semiperímetro del acristalamiento en m
≤ 0,80
0,81 - 2,50
2,51 - 5
5 - 7
> 7
Simple
≤ 10
2
3
4
5
6
> 10
5
5
5
5
6
Aislante
≤ 20
3
3
4
5
-
> 20
4
4
5
5
-

Holgura lateral depende del semiperimetro.

Semiperímetro del acristalamiento
Holgura lateral en mm
Holgura total en mm
≤ 4
3
6
> 4
5
10

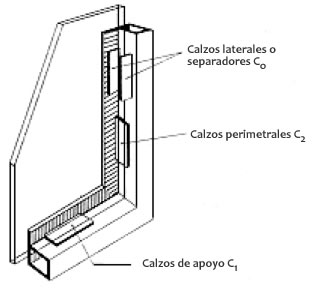

Precauciones a adoptar:

  • disponer de una holgura entre la medida del vidrio y el marco que lo aloja, de magnitud variable según las dimensiones de la lámina.
  • Interponer un material o dispositivo elástico entre marco y vidrio, que absorba la referida holgura, impida las infiltraciones de agua y viento y resista la acción de la intemperie, siendo además fácil de remover para sustituir el vidrio. Ej.: masilla de vidriero, mastics sintéticos, burletes plásticos, etc.
  • Evitar que la pieza se apoye directamente sobre su arista inferior, ya que de existir irregularidades en la base puede romper por flexión por la acción de su peso propio. Se debe apoyar por tanto sobre tacos o separadores elásticos.

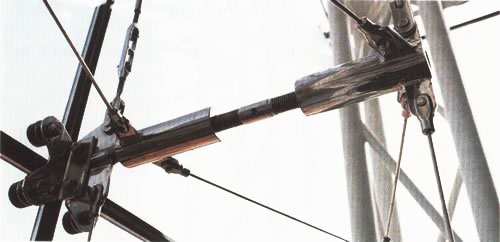

Otras alternativas:

12. DEFECTOS DEL VIDRIO:

a) defectos de MASA:

  • partículas infundidas (sílice no vitrificada)
  • burbujas de aire o por presencia de sulfatos
  • impurezas (piedras de material refractario o sustancias extrañas)
  • cuerdas (vetas en la masa ocasionadas por el proceso de conformado)

b) defectos de SUPERFICIE:

  • ondulaciones o defectos de planicidad que distorsionan la visión .
  • fisuras (hendiduras o tajos en la superficie del vidrio)
  • impresiones (alteraciones químicas superficiales que distorsionan la transparencia).

13. CARACTERISTICAS A CONSIDERAR PARA LA ELECCIÓN DE VIDRIOS EN OBRAS DE ARQUITECTURA.

  • Color y aspecto.
  • Transparencia/translucidse/opacidad.
  • Transmisión de la luz visible.
  • Transmisión de calor solar radiante.
  • Aislamiento térmica.
  • Aislamiento acústica.
  • Resistencia.
  • Flexión bajo cargas dinámicas.
  • Espesor adecuado.
  • Cumplimiento de criterios de seguridad.

14. ESPECIFICACIONES DE LOS VIDRIOS EN LA CONSTRUCCION.

  • Marco del vidrio.
  • Colocación.
  • Tacos d sentamiento.
  • Espaciadores laterales
  • Componentes de la colocación
  • Condiciones del vidrio
  • Cristales de color o reflejantes
  • Tensiones térmicas.
  • Sombras exteriores.
  • Manipuleo y estibado del vidrio.
  • Limpieza y cuidados en obra.

BIBLIOGRAFÍA

Arredondo,F- cerámica y vidrio
Schmidt- enciclopedia de la construccion.
Harnbostel- materiales para la construccion.
Fernández-Navarro -

En Internet:

www.vasa.com.ar
www.pilkington.com
www.saint-gobin.com
www.bia.com.uy
