Cable de fibra por su composición hay tres tipos disponibles actualmente:

  • Núcleo de plástico y cubierta plástica
  • Núcleo de vidrio con cubierta de plástico (frecuentemente llamada fibra PCS, El núcleo silicio cu bierta de plástico)
  • Núcleo de vidrio y cubierta de vidrio (frecuentemente llamadas SCS, silicio cubierta de silicio)

Las fibras de plástico tienen ventajas sobre las fibras de vidrio por ser más flexibles y más fuertes, fáciles de instalar, pueden resistir mejor la presión, son menos costosas y pesan aproximadamente 60% menos que el vidrio. La desventaja es su característica de atenuación alta: no propagan la luz tan eficientemente como el vidrio. Por tanto las de plástico se limitan a distancias relativamente cor­tas, como puede ser dentro de un solo edificio.

Las fibras con núcleos de vidrio tienen baja atenuación. Sin embargo, las fibras PCS son un poco mejores que las fibras SCS. Además, las fibras PCS son menos afectadas por la radiación y, por lo tanto, más atractivas a las apli­caciones militares. Desafortunadamente, los cables SCS son menos fuertes, y más sensibles al aumento en atenuación cuando se exponen a la radiación.

Cable de fibra óptica disponible en construcciones básicas:

  • Cable de estructura holgada y
  • Cable de estructura ajustada.

Cable de estructura holgada

Consta de varios tubos de fibra rodeando un miembro central de refuerzo, y rodeado de una cubierta protectora. El rasgo distintivo de este tipo de cable son los tubos de fibra. Cada tubo, de dos a tres milímetros de diámetro, lleva varias fibras ópticas que descansan holgadamente en él. Los tubos pueden ser huecos o, más comúnmente estar llenos de un gel resistente al agua que impide que ésta entre en la fibra. El tubo holgado aísla la fibra de las fuerzas mecánicas exteriores que se ejerzan sobre el cable.

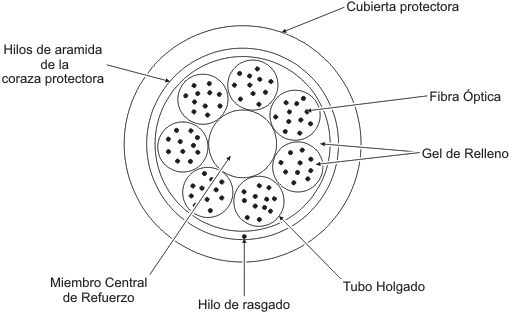

Cable de tubo Holgado

Cable de tubo Holgado

El centro del cable contiene un elemento de refuerzo, que puede ser acero, Kevlar o un material similar. Este miembro proporciona al cable refuerzo y soporte durante las operaciones de tendido, así corno en las posiciones de instalación permanente. Debería amarrarse siempre con seguridad a la polea de tendido durante las ope­raciones de tendido del cable, y a los anclajes apropiados que hay en cajas de empal­mes o paneles de conexión.

La c ubierta o protección exterior de l cable se puede hacer , entre otros materiales, de pol ietileno, de armadura o coraz a de acero, goma o hilo de aram ida, y para apli­caciones tanto exteriores com o interiores. Con objeto d e l ocalizar los fallos con e l OTDR d e un a manera más fácil y precisa, la cubierta está secuenc ialm e nt e numerada cada metro (o cada pie) por el fabricante.

Tubo holgado de cable de fibra óptica

Tubo holgado de cable de fibra óptica

Los cables de estructura holgada se usan en la mayoría de las instalaciones exte­riores, incluyendo aplicaciones aéreas, en tubos o conductos y en instalaciones direc­tamente enterradas. El cable de estructura holgada no es muy adecuado para instalaciones en recorridos muy verticales, porque existe la posibilidad de que el gel interno fluya o que las fibras se muevan.

Cable de estructura ajustada

Contiene varias fibras con protección secundaria que rodean un miembro central de tracción, y todo ello cubierto dc una protección exterior. La protección secundaria de la fibra consiste en una cubierta plástica de 900 μm de diámetro que rodea a! recubrimiento de 250 μm de la fibra óptica.

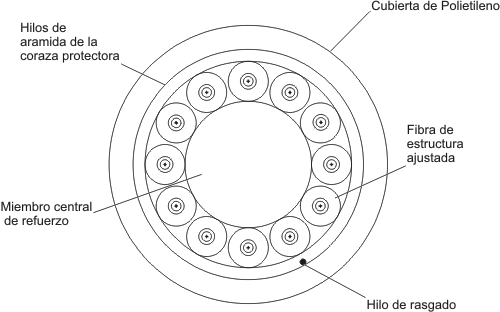

Cable de estructura ajustada

Cable de estructura ajustada

La protección secundaria proporciona a cada fibra individual una protección adi­cional frente al entorno así como un soporte físico. Esto permite a la fibra ser conec­tada directamente (conector instalado directamente en el cable de la fibra), sin la protección que ofrece una bandeja de empalmes. Para algunas instalaciones esto puede reducir cl coste de la instalación y disminuir el número de empalmes en un tendido de fibra. Debido al diseño ajustado del cable, es más sensible a las cargas de estiramiento o tracción y puede ver incrementadas las pérdidas por microcurvaturas.

Por una parte, un cable de estructura ajustada es más flexible y tiene un radio de curvatura más pequeño que el que tienen los cables de estructura holgada. En primer lugar. es un cable que se ha diseñado para instalaciones en el interior de los edificios. También se puede instalar en tendidos verticales más elevados que los cables de estruc­tura holgada, debido al soporte individual de que dispone cada fibra.

Cable blindado

Tienen tina coraza protectora o armadura de acero debajo de la cubierta de polietileno. Esto proporciona al cable una resistencia exce­lente al aplastamiento y propiedades de protección frente a roedores. Se usa fre­cuentemente en aplicaciones de enterramiento directo o para instalaciones en entornos de industrias pesadas. El cable se encuentra disponible generalmente en estructura hol­gada aunque también hay cables de estructura ajustada.

Cable de fibra óptica con armadura

Cable de fibra óptica con armadura

Existen también otros cables de fibra óptica para las siguientes aplicaciones especiales:

Cable aéreo autoportante

O autosoportado es un cable de estructura holgada diseñado para ser utilizado en estructuras aéreas. No requiere un fijador corno soporte. Para asegurar el cable directamente a la estructura del poste se utilizan abrazaderas espe­ciales. El cable se sitúa bajo tensión mecánica a lo largo del tendido.

Cable submarino

Es un cable de estructura holgada diseñado para permanecer sumergido en el agua. Actualmente muchos continentes están conectados por cables submarinos de fibra óptica transoceánicos.

Cable compuesto tierra-óptico (OPGW)

Es un cable de tierra que tiene fibras ópticas insertadas dentro de un tubo en el núcleo central del cable. Las fibras ópticas están com­pletamente protegidas y rodeadas por pesados cables a tierra. Es utilizado por las compañías eléctricas para suministrar comunicaciones a lo largo de las rutas de las líneas de alta tensión.

Cables híbridos

Es un cable que contiene tanto fibras ópticas como pares de cobre.

Cable en abanico

Es un cable de estructura ajustada con un número pequeño de fibras y diseñado para una conexión directa y fácil (no se requiere un panel de conexiones).

Clasificación de las fibras ópticas

Las fibras ópticas utilizadas actualmente en el área de las telecomunicaciones se clasifican fundamentalmente en dos grupos según el modo de propagación: Fibras Multimodo y Fibras Monomodo.

Fibras ópticas Multimodo

Son aquellas que pueden guiar y transmitir varios rayos de luz por sucesivas reflexiones, (modos de propagación).

Fibras ópticas Multimodo

Los modos son formas de ondas admisibles, la palabra modo significa trayectoria.

Fibras ópticas Monomodo

Son aquellas que por su especial diseño pueden guiar y transmitir un solo rayo de luz (un modo de propagación) y tiene la particularidad de poseer un ancho de banda elevadísimo.

Fibras ópticas Monomodo

En estas fibras monomodo cuando se aplica el emisor de luz, el aprovechamiento es mínimo, también el costo es más elevado, la fabricación difícil y los acoples deben ser perfectos.
