Los ferroeléctricos incluidos en la familia del sulfato de amonio (NH4)2SO4 pertenecen al extenso grupo de sustancias con la fórmula empírica A2BX4 que en su fase de alta temperatura paraeléctrica tiene la estructura β-K2SO4 y exhiben propiedades ferroeléctricas en diversas fases de baja temperatura. Ejemplos de ello son el (NH4)2SO4, K2SeO4, Rb2ZnCl4, y algunos compuestos homólogos. Para estos compuestos la polarización no es, por regla general, el parámetro de orden primario, y en muchos casos se produce una transición en una estructura modulada inconmensurablemente por encima de la transición ferroeléctrica.
Un caso especial es el de (NH4)2SO4, que a 223 K experimenta una transición desde el estado paraeléctrico a una fase de baja temperatura espontáneamente polarizada. La transición es de primer orden. La dependencia de la temperatura de la polarización espontánea se muestra en la Figura 5: PS llega a cero cerca de los 85 K, y su signo cambia con un enfriamiento adicional. En este caso, subredes distintas con polarización opuesta, pero no igual dan lugar a comportamientos ferrielectricos y que se asemeja al ferrimagnetismo.

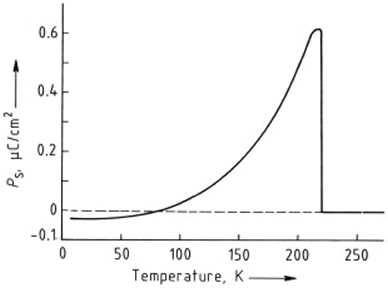

Dependencia de la temperatura de la polarización espontánea del sulfato de amonio ferroeléctrico
