Actualmente, un cable superconductor necesita de una cubierta refrigerante a su alrededor para mantenerlo a una temperatura inferior a la temperatura crítica del material que lo forma. Es evidente que si se dispusiera de un superconductor que trabajara a la temperatura ambiente (o mayor) el sistema de refrigeración no sería necesario. Claro que si se tuviera un elemento conductor fabricado con los nuevos materiales cerámicos, el sistema de refrigeración se simplificaría muchísimo en su diseño y disminuiría mucho su costo de fabricación. Nos referimos a los actuales cables superconductores convencionales. Aunque la filosofía del diseño permanecerá con los nuevos materiales cerámicos superconductores.

Puede hacerse, a grandes rasgos, una distinción entre las características de los cables superconductores a partir de sus componentes: el aislamiento térmico y el sistema conductor eléctrico.

Por otro lado, con respecto a la construcción mecánica, se tienen tres tipos de cables superconductores:

1) Rígidos. El aislamiento y el conductor se fabrican con tubos rígidos. Una de las dificultades principales de este diseño es que la longitud máxima de manufactura transportable es de 20 metros aproximadamente, de lo que resulta un gran número de uniones. Se requieren, además, componentes corrugados para compensar las contracciones térmicas.

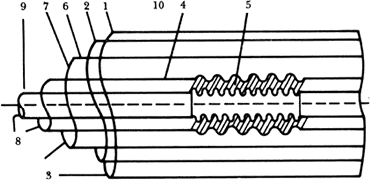

cable superconductor rígido

Tipo de cable superconductor llamado rígido. Sus componentes son los mismos que los mostrados en las figuras 1) tubo de protección, 2) superaislamiento, 3) vacío, 4) espaciadores, 5) fuelles, 6) nitrógeno líquido, 7) escudo frío, 8) helio líquido, 9) superconductor, 10) aislamiento eléctrico, 11) escudo frío, 12) retorno de helio, 13) tubo de helio y 14) soporte.

2) Semiflexibles. En este caso también el sistema de aislamiento térmico consta de tubos rígidos con componentes corrugados para compensar las contracciones térmicas. Sin embargo, el conductor es flexible y puede consistir de un tubo corrugado, o de alambres doblados en forma helicoidal sobre un soporte cilíndrico hueco. Estos cables superconductores pueden fabricarse en longitudes de 200 a 500 metros y ser transportados en tambores.

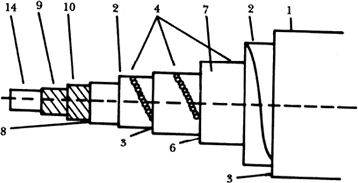

cable superconductor semirigido

3) Completamente flexibles. En este tipo de cable el aislamiento térmico también es flexible. El cable está construido con tubos corrugados, de manera que no hay problemas con respecto al transporte o a las contracciones térmicas. El conductor puede ser, otra vez, un tubo corrugado o alambre doblado en forma helicoidal.

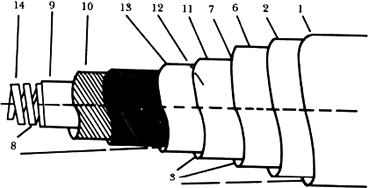

Cable superconductor del tipo completamente flexible

Cable superconductor del tipo completamente flexible

En los tipos de cable rígido y semiflexible todos los conductores pueden acomodarse en una envoltura térmica rígida común, lo que tiene un efecto para evitar pérdidas térmicas.

Estos cables han sido utilizados hasta ahora, principalmente, para la construcción de electroimanes de gran intensidad de campo y en pocos casos para líneas de transmisión.

Es necesario mencionar que la tecnología de fabricación varía dependiendo de si el cable va a transportar corriente directa o corriente alterna. La diferencia se refiere a la disposición de los superconductores dentro del cable. Sin embargo, el esquema general permanece prácticamente sin cambio. Los materiales más utilizados hasta este momento siguen siendo Nb3Sn y NbTi.

Hay que mencionar que las cualidades mecánicas de los nuevos materiales superconductores cerámicos para la fabricación de alambres son muy pobres. Sin embargo, se está trabajando febrilmente en desarrollar una tecnología que permita hacer alambres con los nuevos materiales superconductores cerámicos; ya se están comercializando algunas pequeñas bobinas para diferentes usos, especialmente en las fábricas de componentes electrónicos muy pequeños (de los llamados microchips).
