Las principales características de transmisión de las fibras ópticas son la atenuación, el ancho de banda, el diámetro de campo modal y la longitud de onda de corte.
Atenuación
Significa la disminución de potencia de la señal óptica, en proporción inversa a la longitud de fibra. La unidad utilizada para medir la atenuación en una fibra óptica es el decibel (dB).
A = 10 log P1 / P2
Donde:
P1 potencia de la luz a la entrada de la fibra
P2 potencia de la luz a la salida de la fibra
La atenuación de la fibra se expresa en dB/Km. Este valor significa la perdida de luz en un Km.

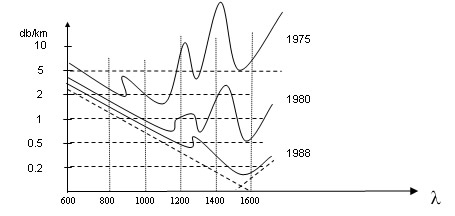

El desarrollo y la tecnología de fabricación de las fibras para conseguir menores coeficientes de atenuación se observa en el siguiente gráfico.
Los factores que influyen en la atenuación se pueden agrupar en dos.
Factores propios.- Podemos destacar fundamentalmente dos.
Las pérdidas por absorción del material de la fibra, son debido a impurezas tales como iónes metálicos, níquel variado (OH)- , etc. ya que absorben la luz y la convierten en calor. El vidrio ultrapuro usado para fabricar las fibras ópticas es aproximadamente 99.9999% puro. Aún así, las pérdidas por absorción entre 1 y 1000 dB/Km son típicas.
Las pérdidas por dispersión (esparcimiento) se manifiesta como reflexiones del material, debido a las irregularidades submicroscópicas ocasionadas durante el proceso de fabricación y cuando un rayo de luz se esta propagando choca contra estas impurezas y se dispersa y refleja.
Dentro de estas pérdidas tenemos
- Pérdidas por difusión de Rayleigh (por fluctuaciones térmicas del índice de refracción).
- Imperfecciones de la fibra, particularmente en la unión núcleo-revestimiento, variaciones geométricas del núcleo en el diámetro
- Impurezas y burbujas en el núcleo (como superficie rugosa a λ pequeños)
- Impurezas de materiales fluorescentes
- Pérdidas de radiación debido a microcurvaturas, cambios repetitivos en el radio de curvatura del eje de la fibra
Factores externos.- El principal factor que afecta son las deformaciones mecánicas. Dentro de estas las más importantes son las curvaturas, esto conduce a la pérdida de luz por que algunos rayos no sufren la reflexión total y se escapan del núcleo.
Las curvas a las que son sometidas las fibras ópticas se pueden clasificar en macro curvaturas (radio del orden de 1cm o más) y micro curvaturas (el eje de la fibra se desplaza a lo sumo unas decenas de micra sobre una longitud de unos pocos milímetros)
OTDR
Para obtener una representación visual de las características de atenuación de una fibra óptica alo largo de toda su longitud se utiliza un reflectómetro óptico en el dominio en tiempo (OTDR). El OTDR dibuja esta característica en su pantalla de forma gráfica, mostrando las distancias sobre el eje X y la atenuación sobre el eje Y. A través de esta pantalla se puede determinar información tal como la atenuación de la fibra, las pérdidas en los empalmes, las pérdidas en los conectores y la localización de las anomalías.
El ensayo mediante el OTDR es el único método disponible para determinar la localización exacta de las roturas de la fibra óptica en una instalación de cable óptico ya instalado y cuyo recubrimiento externo no presenta anomalías visibles. Es el mejor método para localizar pérdidas motivadas por empalmes individuales, por conectores, o por cualquier anomalía en puntos concretos de la instalación de un sistema. Permite determinar si un empalme está dentro de las especificaciones o si se requiere rehacerla.
Cuando está operando el OTDR envía un corto impulso de luz a través de la fibra y mide el tiempo requerido para que los impulsos reflejados retornen de nuevo al OTDR. Conociendo el índice de refracción y el tiempo requerido para que lleguen las reflexiones, el OTDR calcula la distancia recorrida del impulso de la luz reflejada:
Ancho de Banda
Determina la capacidad de transmisión de información, considerando pulsos luminosos muy estrechos y separados en el tiempo. La capacidad viene limitada por una distorsión de la señal que resulta por ensanchamiento de los pulsos luminosos al transmitirse a lo largo de la fibra. Los factores que contribuyen dicho ensanchamiento son:
- Dispersión intermodal
- Dispersión intramodal
La dispersión es la propiedad física inherente de las fibras ópticas, que define el ancho de banda y la interferencia ínter simbólica (ISI).
Dispersión intermodal ó modal

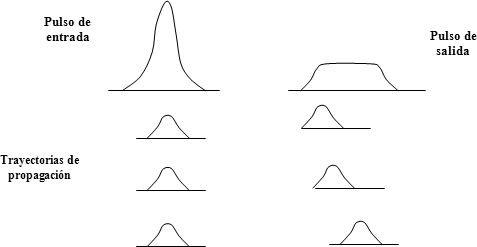

Es causada por la diferencia en los tiempos de propagación de los rayos de luz que toman diferentes trayectorias por una fibra. Tiene lugar solo en las fibras multimodo, se puede reducir usando fibras de índice gradual y casi se elimina usando fibras monomodo de índice de escalón. Esta dispersión causa que un pulso de luz se recibe en el receptor ensanchado, como en la siguiente figura.
Dispersión intramodal
- Del material
- De la guía
- Producto cruzado
La dispersión intramodal del material
La dispersión intramodal del material o cromática resulta por que a diferentes longitudes de onda de la luz se propagan a distintas velocidades de grupo a travéz de un medio dado (material de la fibra). Como en la práctica las fuentes de luz no son perfectamente monocromáticas, se ocasiona por esta causa un ensanchamiento de pulso recibido. Este efecto aparece en las fibras multimodo y monomodo. Esta dispersión cromática se puede eliminar usando una fuente monocromática tal como un diodo de inyección láser (ILD)
Dispersión intramodal de la guía de onda.
Es función del ancho de banda de la señal de información y la configuración de la guía generalmente es más pequeña que la anterior y se la puede despreciar.
Producto cruzado
Es pequeño y se desprecia excepto cuando no se desprecia el de la guía.
Diámetro de campo modal.- Da idea de la extensión de la mancha de luz del modo fundamental a la salida de la fibra. Su valor aumenta conforme la longitud de onda de la luz guiada es mayor, es de gran importancia en las características de la fibra monomodo. A partir de él se puede calcular posibles pérdidas en empalmes, pérdidas por microcurvaturas y dispersión cromática de la fibra.
Longitud de onda de corte.- La fibra óptica, llamada monomodo no guía un único rayo para todas las longitudes de onda. Solo a partir de una longitud de onda óptica se comporta como monomodo, para longitudes de onda por debajo de ese valor la fibra óptica guía varios rayos de luz y se comporta como multimodo. La longitud de onda en la que se produce la separación entre monomodo y multimodo para una fibra óptica se llama longitud de onda de corte.
