La arquitectura grid estándar propuesta en la figura 2 identifica componentes fundamentales del sistema y además las principales funciones y propósitos que deberían cumplir las aplicaciones, toolkits APIs, para componer un sistema grid.
Dicha arquitectura es una arquitectura abierta, donde los componentes del sistema se organizan en capas dentro de las cuales comparten características similares. La Figura 2 muestra la arquitectura propuesta, organizada en 5 capas – Infraestructura, Conectividad, Recurso, Recursos y Aplicación – que definen mecanismos básicos que permiten a los usuarios gestionar los recursos compartidos.

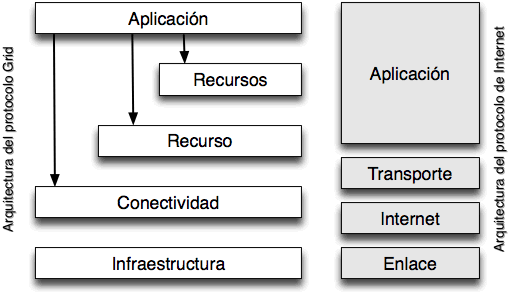

Figura 2. Arquitectura de capas de un sistema Grid, en relación con la arquitectura de protocolos de Internet.
